星型排灰閥簡介
    星型排灰閥，又名卸料閥、卸灰閥、卸料器。本裝置是除塵器、輸送、排灰、關風和其它設備給料的主要設備，適用于將壓力狀態下的粉塵或顆粒狀物連續地、順利地排入大氣，是氣力輸送和通風除塵設備中的一種重要設備。其主要工作件是旋轉的葉輪，既起著輸送物料的作用，又擔負密封作用。_用于糧食、食品、飼料、油脂、化工、儲運及其它工業中的氣力輸送或通風除塵設備卸料器之排料、排塵。
星型排灰閥的結構
    星型排灰閥由電機、齒差行星減速機（Y）或擺線針輪減速機（X）與轉龍式卸灰閥組成，有兩個系列，48種規格。進出口法蘭方形的為A型，圓形的為B型。
星型排灰閥的特點
    1.通過采用行星轉動原理，輸入輸出在同一軸線上，而且有與電機直聯一體的_特性，因而結構緊湊造型美觀新穎、體積小、重量輕。
    2.運轉可靠平穩、噪音低、故障少、壽命長、齒合件采用球墨鑄鐵與軸承鋼等。使用性能好、耐磨性高。
    3.軸承、齒箱、遠離閥體、避免高溫灰塵的影響，前后端蓋密封性能好，防止灰塵外泄，延長機動件、潤滑系統的使用壽命。
    4.本機具有過載能力強，耐沖擊慣性力矩小，適用于起動頻繁和反正轉。
    5.用戶如需特種規格，電機、鏈輪傳動等卸料器，可與本廠聯系，均可制做。

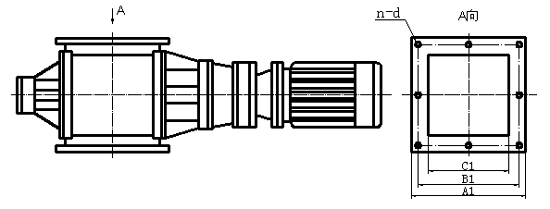

A型卸灰閥外形安裝尺寸表       (mm)

型號	A	B	C	E	F	M	H	h	n-φ
YJD02型	240	200	150	650	420	122.5	225	12	8-9
YJD04型	260	230	180	758	526	140	280	15	8-11
YJD06型	280	250	200	778	536	150	300	15	8-11
YJD08型	300	270	220	798	546	160	320	18	8-11
YJD10型	320	290	240	880	628	170	340	18	8-13
YJD12型	340	310	260	900	638	180	360	18	8-13
YJD14型	360	330	280	920	648	190	380	20	8-17
YJD16型	380	350	300	960	678	200	400	20	8-17
YJD18型	400	370	320	980	688	220	440	22	8-17
YJD20型	420	390	340	1000	698	230	460	22	8-17
YJD26型	480	450	400	1150	740	260	520	24	8-17
YJD30型	600	520	440	1190	755	300	600	24	12-17




B型卸灰閥外形安裝尺寸表       (mm)



型號	φA	φB	φC	E	F	M	H	h	n-φ
YJD02型	250	210	150	650	420	122.5	225	12	8-9
YJD04型	280	240	180	758	526	140	280	15	8-11
YJD06型	300	260	200	778	536	150	300	15	8-11
YJD08型	320	280	220	798	546	160	320	18	8-11
YJD10型	340	300	240	880	628	170	340	18	8-13
YJD12型	360	320	260	900	638	180	360	18	8-13
YJD14型	380	340	280	920	648	190	380	20	8-17
YJD16型	400	360	300	960	678	200	400	20	8-17
YJD18型	420	380	320	980	688	220	440	22	8-17
YJD20型	440	400	340	1000	698	230	460	22	8-17
YJD26型	500	460	400	1150	740	260	520	24	8-17

型號 數據 名稱 YJD 2 YJD 4 YJD 6 YJD 8 YJD 10 YJD 12 YJD 14 YJD 16 YJD 18 YJD 20 YJD 26 YJD 30 卸料量 L/r 2 4 6 8 10 12 14 16 18 20 26 30 r/min Z型 33 也可按用戶要求訂作 工作溫度℃ T≤80℃ 物料 粉狀，顆粒狀 電 機 型號 Y801-4 Y802-4 Y90S-4 Y90L-4 Y100 L1-4 Y100 L1-4 KW 0.55 0.75 1.1 1.5 2.2 3 r/min 1390 1400 1430
